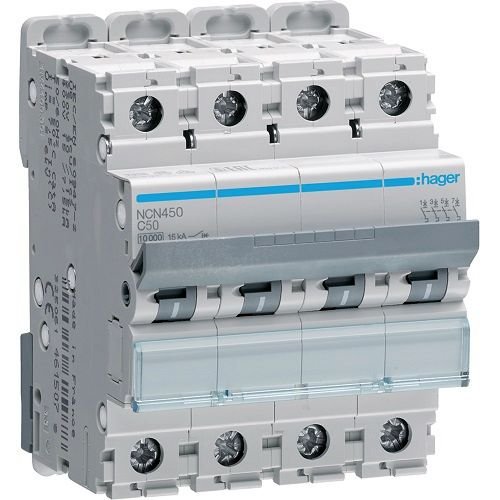

Disjunctor automat MCB 4P 50A 10kA curbă C 4M, Hager | NCN450
Cod produs: NCN450 EAN: 3250614615122
Întrerupător automat MCB cu declanșare termică/electromagnetică pentru protecția la suprasarcină/scurtcircuit 4P, 50A, 10/15kA, curbă C, 4 module, Bi-Connect
276.50 lei
ComparaDisjunctor (întrerupător) miniatural MCB (Miniature Circuit Breaker) protejează și controlează circuitele împotriva suprasarcinilor și scurtcircuitelor.
Număr poli: 4P
Număr module: 4
Curent nominal: 50A
Curbă declanșare: C
Capacitate de rupere: 10kA/15kA
Tensiune nominală: 400V AC
Frecvență: 50/60Hz
Standard: DIN EN 60898-1, IEC 60947-2, VDE 0641-11
Unitate livrare/ambalare: 1/3bc
Garanție: 5 ani
Producător: Hager
Echipamente:
- suport etichetă
Montaj:
- șină DIN
- terminal inferior/superior: conectare rapidă (Bi-Connect)/conexiune cu șuruburi
- secțiunea transversală de conectare cu conductor flexibil/rigid (mm²): 25/35
Dimensiuni:
- Lungime: 83 mm
- Lățime: 70 mm
- Adâncime: 70 mm
Securitate:
- Grad de protecție: IP20
- Temperatură mediu operare: -25…70°C
- Altitudine max. 2000m
| Greutate | 0.49 kg |
|---|---|
| Dimensiuni | 8.3 × 7 × 7 cm |
| brand | Hager |
Arhitectură
- Număr de poli: 4P
-
Caracteristicile declanșatorului C
Curent electric
-
Curent nominal 50 A
-
Capacitate de rupere a curentului de scurtcircuit în funcționare Ics la 230V AC conform IEC 60947-2 15 kA
-
Capacitate de rupere Icn la 230V AC conform IEC 60898-1 10 kA
-
Capacitate de rupere, limită de curent de scurtcircuit Icu AC IEC 60947-2 15 kA
-
Capacitate de rupere, limită de curent de scurtcircuit Icu la 400V AC IEC 60947-2 15 kA
-
Curent nominal la -15°C 60,86 A
-
Curent nominal la -10°C 59,75 A
-
Curent nominal la -5°C 58,62 A
-
Curent nominal la 0 °C 57,47 A
-
Curent nominal la 5°C 56,29 A
-
Curent nominal la 10°C 55,09 A
-
Curent nominal la 15°C 53,86 A
-
Curent nominal la 20 °C 52,61 A
-
Curent nominal la 25°C 51,32 A
-
Curent nominal la 30°C 50 A
-
Curent nominal la 35°C 48,48 A
-
Curent nominal la 40 °C 46,91 A
-
Curent nominal la 45 °C 45,29 A
-
Curent nominal la 50 °C 43,60 A
-
Curent nominal la 55°C 41,85 A
-
Curent nominal la 60°C 40,02 A
-
Curent nominal la 65°C 38.11 A
-
Curent nominal la 70°C 36,09 A
Principalele atribute electrice
-
Capacitate nominală de rupere Icn conform IEC 60898-1 10kA
Instalare, asamblare
-
Cuplu nominal de strângere a clemei superioare 2,80 – 2,80 Nm
-
Cuplu nominal de strângere a clemei inferioare 2,80 – 2,80 Nm
-
Cuplu nominal 2,80 – 2,80 Nm
-
Tip terminal inferior pentru dispozitive modulare biconnect
-
Tip terminal superior pentru dispozitive modulare conexiune cu șurub
-
Opțiune de montare la 360° Da
Tensiune
-
Tensiune nominală de funcționare Ue 400 – 400 V
-
Tipul tensiunii de alimentare AC
-
Tensiune de izolație Ui 500 V
-
Intensitatea tensiunii de impuls Uimp 6000 V
Frecvență
-
frecvență 50 – 60 Hz
Capacitate
-
Număr de module 4
Performanță
-
Pierdere totală de putere sub curentul nominal 20.30W
Condiții de funcționare
-
Temperatura de funcționare -25 – 70 °C
-
Înălțime maximă 2000 de metri
Securitate
-
Clasa IP (protecție la pătrundere) IP20
Conexiune
-
Secțiune transversală de conectare a intrării și ieșirii cu șuruburi, cu conductor solid 1 – 35 mm²
-
Secțiune transversală de conectare a intrării și ieșirii cu șuruburi, cu conductor flexibil 1 – 25 mm²
-
Secțiune transversală de conectare a intrării cu șuruburi, cu conductor flexibil 1 – 25 mm²
-
Secțiune transversală de conectare a intrării cu șuruburi, cu conductor solid 1 – 35 mm²
Conectivitate
-
Tipul de conexiune conexiune cu șurub
-
Alinierea terminalului superior pentru dispozitive modulare Terminal aliniate
-
Alinierea terminalului inferior pentru dispozitive modulare Terminal aliniate
Dimensiuni
-
Înălțime 83 mm
-
Lățime 70 mm
-
Adâncime 70 mm
