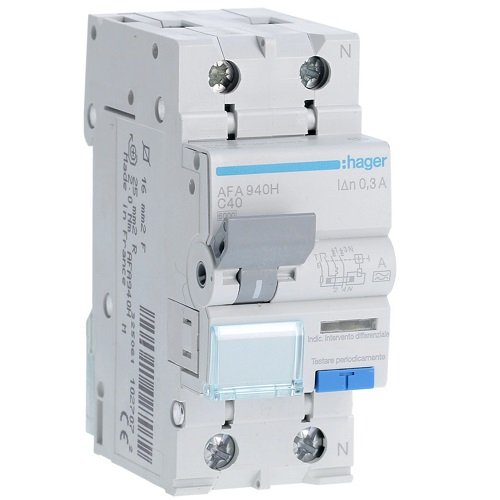

Disjunctor diferențial RCBO 1P+N 40A 300mA curbă C 6kA tip A, Hager | AFA940H
Cod produs: AFA940H EAN: 3250611027072
Disjunctor diferențial RCBO 1P+N, 40A, 300mA, curbă C, 6kA, tip A, 2 module
446.11 lei
ComparaDisjunctor RCBO (Residual Current Circuit Breaker with Overcurrent protection) asigură atât protecția diferențială cât și protecția la suprasarcină și scurtcircuit.
Număr poli: 1P+N
Număr module: 2M
Curent nominal: 40A
Sensibilitate la curent rezidual: 300mA
Capacitate de rupere: 6kA
Tip A (sensibil la curenți sinusoidali/pulsatorii)
Curbă declanșare: C
Tensiune nominală: 240V AC
Frecvență: 50Hz
Durată de viață electrică/mecanică (număr cicluri/acționări): 2000/2000.
Standard: DIN EN 61009-1; DIN EN 61009-2-1; VDE 064 / 20 + 21
Unitate livrare/ambalare: 1/6bc
Garanție: 5 ani
Producător: Hager
Echipamente:
- buton TEST
- indicator curent rezidual
- suport etichetă
Montaj:
- șină DIN
- terminal inferior/superior
- secțiunea transversală de conectare cu conductor flexibil/rigid (mm²): 16/25
Dimensiuni:
- Lungime: 83 mm
- Lățime: 35 mm
- Adâncime: 68 mm
Securitate:
- Grad de protecție: IP20
- Temperatură mediu operare: -25…40°C
- Altitudine max. 2000m
| Greutate | 0.23 kg |
|---|---|
| Dimensiuni | 8.3 × 3.5 × 6.8 cm |
| brand | Hager |
Arhitectură
-
Numărul de poli 1P+N
-
Numărul de poli protejați 1
-
Curba C
Protecţie
-
Tipul de curent rezidual A
-
Clasa de protecție la pătrundere (IP) IP20
Principalele caracteristici electrice
-
Capacitate nominală de rupere la scurtcircuit conform IEC 60898-1 6 kA
Curent electric
-
Curent nominal 40 A
-
Sensibilitate IΔn 300 mA
-
Curent nominal la -25°C 46,90 A
-
Curent nominal la -20°C 46,30 A
-
Curent nominal la -15 °C 45,60 A
-
Curent nominal la -10 °C 45 A
-
Curent nominal la -5°C 44,40 A
-
Curent nominal la 0°C 43,80 A
-
Curent nominal la 5 °C 43,10 A
-
Curent nominal la 10°C 42,50 A
-
Curent nominal la 15°C 41,90 A
-
Curent nominal la 20°C 41,30 A
-
Curent nominal la 25°C 40,60 A
-
Curent nominal la 30°C 40 A
-
Curent nominal la 35°C 39,40 A
-
Curent nominal la 40°C 38,80 A
-
Curent nominal la 45°C 38,20 A
-
Curent nominal la 50°C 37,50 A
-
Curent nominal la 55°C 36,90 A
-
Curent nominal la 60°C 36,20 A
-
Factor de corecție a curentului nominal pentru 2 dispozitive montate unul lângă altul 1
-
Valoare prag termică de funcționare AC min./max. 1,13 – 1,45 A
-
Capacitate de rupere în serviciu Ics AC conform IEC 60898-1 6
Termeni de utilizare
-
Altitudine maximă 2000 de metri
-
Clasa de limitare a energiei I²t 3
-
Temperatura de funcționare -25 – 40 °C
-
Temperatura de depozitare/transport -25 – 70 °C
-
Grad de poluare/IEC 60664/IEC 60947-2 2
-
Protecție împotriva umidității aerului Pentru toate climatele
Instalare, asamblare
-
Cuplu nominal de strângere a terminalului inferior 2,10 – 2,10 Nm
-
Cuplu nominal de strângere al terminalului superior 2,10 – 2,10 Nm
-
Tip de conexiune inferioară pentru dispozitive modulare Biconectare
Durată
-
Durata de viață electrică și numărul de cicluri 2000
-
Numărul de manevre 1000
Conexiune
-
Secțiune transversală a conductorului flexibil 1 – 16 mm²
-
Secțiune transversală a conductorului rigid 1 – 25 mm²
-
Secțiune terminală de intrare cu șuruburi pentru conductori flexibili 1 – 16 mm²
-
Secțiune terminală cu șuruburi, pentru conductori rigizi 1 – 25 mm²
-
Secțiune terminală de intrare și ieșire cu șuruburi, pentru cabluri flexibile 1 – 16 mm²
-
Secțiune terminală de intrare și ieșire cu șuruburi, pentru cabluri rigide 1 – 25 mm²
Număr de module
-
Număr de module 2
Dimensiuni
-
Înălțime 83 mm
-
Lungime 35 mmAdâncime 68 mm
