Aparataj Modular de Protecție, MCB Întrerupătoare Automate

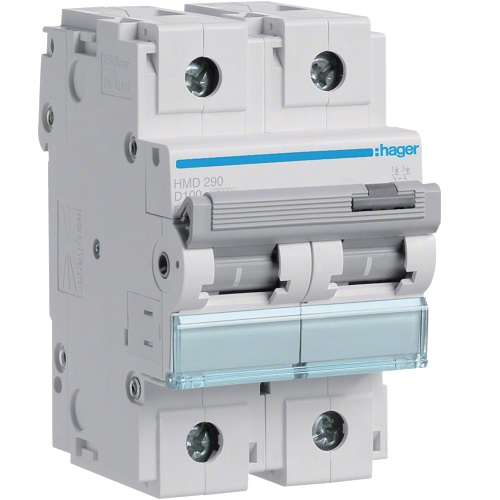

Hager MCB- Disjunctor 2P, 100A, 15kA, curba D, 3M
Cod produs: HMD290 EAN: 3250613230296
Disjunctor 2P, 100A, 15kA, curbă D, 3M
598.80 lei
ComparaDisjunctor (întrerupător) miniatural MCB (Miniature Circuit Breaker) protejează și controlează circuitele împotriva supraîncărcărilor și scurtcircuitelor.
Număr poli: 2P
Număr module: 3
Curent nominal: 100A
Curbă declanșare: D (sarcini de intrare mari la închiderea circuitului).
Capacitate de rupere: 15kA
Tensiune nominală: 415V AC
Frecvență: 50/60Hz
Durată de viață electrică/mecanică (număr cicluri/acționări): 4000/20000.
Standard: DIN EN 60898-1, IEC 60947-2, VDE 0641-11
Unitate livrare/ambalare: 1bc
Garanție: 5 ani
Producător: Hager- Franța
Echipamente:
- suport etichetă
Montaj:
- șină DIN
- terminal inferior/superior: conexiune cu șuruburi
- secțiunea transversală de conectare cu conductor flexibil/rigid (mm²): 50/70
Securitate:
- Grad de protecție: IP20
- Temperatură mediu operare: -25…70°C
- Altitudine max. 2000m
Aplicații:
- comerciale
- industriale
| Greutate | 0.48 kg |
|---|---|
| Dimensiuni | 7 × 5.3 × 9 cm |
| brand | Hager |
Caracteristici tehnice
Curent electric
-
Curent nominal100 A
-
Capacitate de rupere, curent de scurtcircuit de funcționare Ics AC conform IEC 60898-17,50 kA
-
Capacitate de rupere Icn la 230V AC conform IEC 60898-115 kA
-
Capacitate de rupere, limită de curent de scurtcircuit Icu la 230V AC IEC 60947-215 kA
-
Capacitate de rupere, limită de curent de scurtcircuit Icu la 400V AC IEC 60947-215 kA
-
Curent nominal la 0 °C124 A
-
Curent nominal la 5°C120 A
-
Curent nominal la 10°C116 A
-
Curent nominal la 15°C112 A
-
Curent nominal la 20 °C108 A
-
Curent nominal la 25°C104 A
-
Curent nominal la 30°C100 A
-
Curent nominal la 35°C96,60 A
-
Curent nominal la 40 °C93,10 A
-
Curent nominal la 45 °C89,40 A
-
Curent nominal la 50 °C85,60 A
-
Curent nominal la 55°C81,60 A
-
Curent nominal la 60°C77,50 A
Arhitectură
-
Poli2P
-
Caracteristici declanșatorD
Capacitate
-
Număr de module3
Principalele atribute electrice
-
Capacitate nominală de rupere Icn conform IEC 60898-115 kA
Instalare, asamblare
-
Cuplu nominal3,5 – 5,0 Nm
-
Tip bloc terminal superior pentru dispozitive modulareConexiune cu șurub
-
Tip bloc terminal inferior pentru dispozitive modulareConexiune cu șurub
-
Cuplu nominal Clemă inferioară3,60 – 3,60 Nm
-
Cuplu nominal de strângere a clemei superioare3,60 – 3,60 Nm
Tensiune
-
Tensiune nominală de funcționare Ue415 – 415 V
-
Tipul tensiunii de alimentareAC
-
Tensiune de izolație Ui500 V
-
Rezistență la tensiunea de șoc Uimp6000 V
Frecvență
-
Frecvență50 – 60 Hz
Conexiune
-
Secțiune transversală de conectare a intrării și ieșirii cu șuruburi, pentru conductori solizi1 – 70 mm²
-
Secțiune transversală de conectare a intrării și ieșirii cu șuruburi, pentru conductori flexibili1 – 50 mm²
-
Secțiune transversală de conectare pentru conductor flexibil50 mm²
-
Secțiune transversală de conectare pentru conductor rigid70 mm²
Securitate
-
Clasa IP (protecție la pătrundere)IP20
Condiții de funcționare
-
Grad de contaminare conform IEC 60664/IEC 60947-23
-
Clasa de limitare a energiei I²t3
-
Temperatura de funcționare-25 – 70 °C
Performanță
-
Pierdere totală de putere la curentul nominal16,33 W
Rezistență
-
Durata de viață a dispozitivului, cicluri de comutare electrică4000
-
Durata de viață a dispozitivului, cicluri de comutare mecanică20000
Conectivitate
-
Tipul de conexiuneConexiune cu șurub
-
Alinierea blocului terminal superior pentru dispozitive modulareCleme aliniate
-
Alinierea blocului terminal inferior pentru dispozitive modulareCleme aliniate
Dimensiuni
-
Înălțime90 mm
-
Lățime53 mm
-
adâncime70 mm
