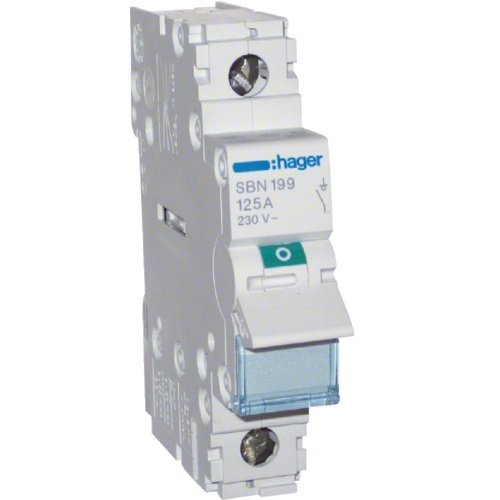

Întrerupător modular Separator 1P 125A 230V AC 1 modul, Hager | SBN199
Cod produs: SBN199 EAN: 3250615510327
Întrerupător Separator 1P, 125A, 230V AC, 1ND, modular, 1 modul
75.30 lei
ComparaÎntrerupătorul Separator manual, face posibilă comutarea/întreruperea circuitelor electrice sub sarcină în siguranță.
Număr poli: 1P
Număr contacte: 1ND (Normal Deschis)
Curent nominal: 125 A
Durată de viață electrică/mecanică (număr cicluri/acționări): 25000/25000
Standard: EN 60669-1, EN 60669-2-4 și EN IEC 60947-3
Unitate livrare/ambalare: 1/12bc
Garanție: 5 ani
Producător: Hager
Caracteristici:
- Tensiune nominală: 230 V AC
- Frecvență: 50/60Hz
- Tensiunea de izolare: 440 V
- Tensiune nominală de rezistență la impuls: 4000 V
Echipamente:
- suport etichetă
Montaj:
- șină DIN
- conexiune: borne cu șurub
- secțiunea transversală de conectare cu conductor flexibil/rigid: 35 /50 mm²
Dimensiuni:
- Înălțime: 83 mm
- Lățime: 17,5 mm
- Adâncime: 68 mm
Securitate:
- Grad de protecție: IP20
- Temperatură mediu operare: -20…50°C
- Altitudine max. 2000m
Aplicații:
- rezidențiale
- comerciale
| Greutate | 0.8 kg |
|---|---|
| Dimensiuni | 8.3 × 1.75 × 6.8 cm |
| brand | Hager |
Caracteristici tehnice
Arhitectură
-
Numărul de poli 1
-
Tipul polilor 1P
Curent electric
-
Curent nominal 125 A
-
Curent nominal de scurtcircuit condiționat Icc cu siguranță gl-gG 1,50 kA
-
Capacitatea de încărcare a curentului la AC21 în categoria A 125 A
-
Capacitatea de încărcare a curentului la AC21 în categoria B 125 A
-
Capacitatea de încărcare a curentului la AC22 în categoria A 125 A
-
Capacitatea de încărcare a curentului la AC22 în categoria B 125 A
-
Capacitate de rupere a curentului de scurtcircuit Icm la 240 V AC conform IEC 60947-3 2,11 kA
-
Curent nominal pentru perioade scurte Icw 1s IEC 60947 1,50 kA
Instalare, asamblare
-
Cuplu nominal 3,60 – 3,60 Nm
-
Tip bloc terminal inferior pentru dispozitive modulare Biconnect
Tensiune
-
Tensiune nominală de funcționare Ue 230 – 230 V
-
Tipul tensiunii de alimentare AC
-
Tensiune de izolație Ui 440 V
-
Rezistență la tensiunea de șoc Uimp 6000 V
Capacitate
-
Număr de module 1
Securitate
-
Clasa IP (protecție la pătrundere) IP20
Frecvență
-
frecvență 50 – 60 Hz
Dimensiuni
-
Înălțime 83 mm
-
Lățime 17,50 mm
-
Adâncime 68 mm
Echipament
-
Numărul de contacte normal deschise 1
-
Numărul de contacte normal deschise 0
Condiții de funcționare
-
Temperatura de funcționare -20 – 70 °C
-
Temperatura de depozitare/transport -40 – 80 °C
Conexiune
-
Secțiune transversală de conectare pentru conductor flexibil 6 – 35 mm²
-
Secțiune transversală de conectare pentru conductor rigid 6 – 50 mm²
Reziliență
-
Durata de viață a dispozitivului, cicluri de comutare mecanică 40000
-
Durata de viață electrică la sarcină nominală în AC21 25000
-
Durata de viață electrică la sarcină nominală în AC22 25000
Performanta
-
Pierdere totală de putere la curentul nominal 8 W
-
Pierdere de putere pe pol 8 W
Conectivitate
-
Alinierea blocului terminal inferior pentru dispozitive modulare Clemă aliniate
-
Alinierea blocului terminal superior pentru dispozitive modulare Clemă aliniate
