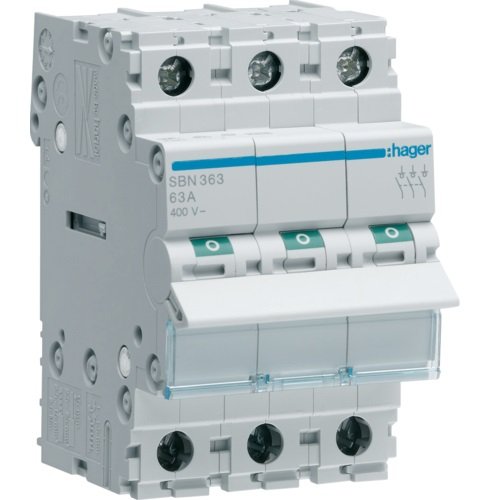

Întrerupător modular Separator 3P 63A 400V AC 3 module, Hager | SBN363
Cod produs: SBN363 EAN: 3250615510228
Întrerupător Separator 3P, 63A, 400V AC, 3ND, modular, 3 module
156.20 lei
ComparaÎntrerupătorul Separator manual, face posibilă comutarea/întreruperea circuitelor electrice sub sarcină în siguranță.
Număr poli: 3P
Număr module: 3
Număr contacte: 3ND (Normal Deschis)
Curent nominal: 63 A
Durată de viață electrică/mecanică (număr cicluri/acționări): 25000/200000
Standard: EN 60669-1, EN 60669-2-4 și EN IEC 60947-3
Unitate livrare/ambalare: 1/4bc
Garanție: 5 ani
Producător: Hager
Caracteristici:
- Tensiune nominală: 400 V AC
- Frecvență: 50/60Hz
- Tensiunea de izolare: 440 V
- Tensiune nominală de rezistență la impuls: 6000 V
Echipamente:
- suport etichetă
Montaj:
- șină DIN
- conexiune: borne cu șurub
- secțiunea transversală de conectare cu conductor flexibil/rigid: 16/25 mm²
Dimensiuni:
- Înălțime: 83 mm
- Lățime: 52,5 mm
- Adâncime: 68 mm
Securitate:
- Grad de protecție: IP20
- Temperatură mediu operare: -20…50°C
- Altitudine max. 2000m
Aplicații:
- rezidențiale
- comerciale
| Greutate | 0.21 kg |
|---|---|
| Dimensiuni | 8.3 × 5.25 × 6.8 cm |
| brand | Hager |
Caracteristici tehnice
Arhitectură
-
Numărul de poli 3
-
Tipul polilor 3P
Curent electric
-
Curent nominal 63 A
-
Capacitatea de încărcare a curentului la AC21 în categoria A 63 A
-
Capacitatea de încărcare a curentului la AC21 în categoria B 63 A
-
Capacitatea de încărcare a curentului la AC22 în categoria A 63 A
-
Capacitatea de încărcare a curentului la AC22 în categoria B 63 A
-
Capacitate de rupere a curentului de scurtcircuit Icm la 415 V AC conform IEC 60947-3 1,33 kA
-
Curent nominal pentru perioade scurte Icw 1s IEC 60947 0,94 kA
-
Curent de scurtcircuit condiționat Inc cu siguranță în serie conform IEC/EN 60669-2-4 6000A/80A gG paralel 32A gG
Instalare, asamblare
-
Cuplu nominal 2,80 Nm
-
Tip bloc terminal inferior pentru dispozitive modulare biconnect
Tensiune
-
Tensiune nominală de funcționare Ue 400 – 400 V
-
Tipul tensiunii de alimentare AC
-
Tensiune de izolație Ui 440 V
-
Rezistență la tensiunea de șoc Uimp 6000 V
Capacitate
-
Număr de module 3
Securitate
-
Clasa IP (protecție la pătrundere) IP20
Frecvență
-
frecvență 50 – 60 Hz
Dimensiuni
-
Înălțime 83 mm
-
Lățime 52,5 mm
-
Adâncime 68 mm
Echipament
-
Numărul de contacte normal deschise 3
-
Numărul de contacte normal deschise 0
Condiții de funcționare
-
Temperatura de funcționare -20 – 70 °C
-
Temperatura de depozitare/transport -40 – 80 °C
Conexiune
-
Secțiune transversală de conectare pentru conductor flexibil 2,5 – 16 mm²
-
Secțiune transversală de conectare pentru conductor rigid 2,5 – 25 mm²
Reziliență
-
Durata de viață a dispozitivului, cicluri de comutare mecanică 60000
-
Durata de viață electrică la sarcină nominală în AC21 5000
-
Durata de viață electrică la sarcină nominală în AC22 5000
Performanta
-
Pierdere totală de putere la curentul nominal 6,90 W
-
Pierdere de putere pe pol 2,30 W
Conectivitate
-
Alinierea blocului terminal inferior pentru dispozitive modulare Clemă aliniată
-
Alinierea blocului terminal superior pentru dispozitive modulare Clemă aliniată
