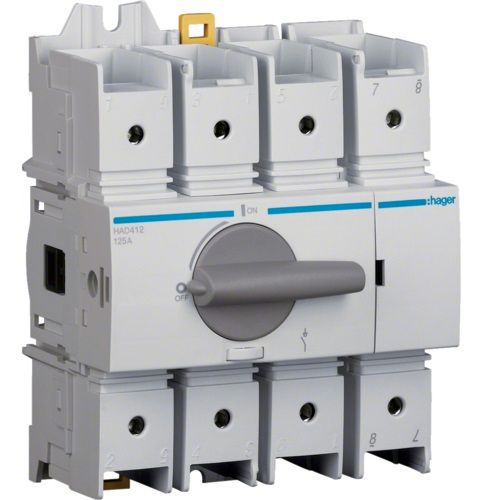

Hager M3- Intrerupator/Separator Sarcina 4P, 125A, 6M
Cod produs: HAD412 EAN: 3250613140465
Întrerupător/Separator Sarcină 4P, 125A, 6M
486.20 lei
Întrerupător/Separator Sarcină modular, permite comutarea sub sarcină între două surse de alimentare de joasă tensiune (JT).
Număr poli: 4P
Număr module: 6
Curent nominal: 125A
Acționare: manetă rotativă scurtă
Standard: IEC 60947-2-3
Unitate livrare/ambalare: 1bc
Garanție: 5 ani
Producător: Hager- Franța
Tensiune:
- Tensiune nominală: 380 – 415 V AC
- Frecvență: 50/60Hz
- Tensiunea de izolare: 800 V
- Tensiune nominală de rezistență la impuls: 8000 V
Echipamente:
- deconectare de siguranță
- blocabil în poziția OFF
Montaj:
- șină DIN
- contrapanou/placă montaj
- conexiune: borne cu șurub
- M3- secțiunea transversală de conectare cu conductor rigid (mm²): 70
Securitate:
- Grad de protecție: IP20
- Temperatură mediu operare: -20…70°C
- Altitudine max. 2000m
Aplicații:
- comerciale
- industriale
| Greutate | 0.83 kg |
|---|---|
| brand | Hager |
Caracteristici tehnice
Curent electric
-
Curent nominal 125 A
-
Capacitatea de încărcare a curentului la AC21 125 A
-
Capacitatea de încărcare a curentului la AC21 în categoria B 125 A
-
Capacitatea de încărcare a curentului la AC22 în categoria B 125 A
-
Capacitatea de încărcare a curentului la AC23 în Categoria A 100 A
-
Capacitatea de încărcare a curentului la AC23 în categoria B 100 A
-
Curent nominal pentru scurtă durată Icw 1s IEC 60947 2,75 kA
-
Curent nominal pentru scurtă durată ICW IEC 60947 2,75 kA
Arhitectură
-
Element de control/operare mâner rotativ scurt
-
Numărul de poli 4
Conexiune
-
Secțiune transversală de conectare pentru conductor rigid 70 mm²
Tensiune
-
Tensiune de izolație Ui 800 V
-
Puterea tensiunii de supratensiune 8000 V
-
Tensiune nominală de funcționare Ue 380 – 415 V
Performanţă
-
Pierdere de putere pe pol 7,10 W
-
Pierdere totală de putere sub curentul nominal 28,40 W
-
Putere nominală de funcționare la 400 V AC AC1 82000 W
-
Putere nominală de funcționare la 400 V AC AC23 56000 W
Instalare, asamblare
-
Cuplu nominal 4 – 4,4 Nm
Echipament
-
Acționare motorizată opțională Nu
-
Numărul de contacte auxiliare ca contacte de comutare 0
-
Numărul de contacte auxiliare ca contacte normal deschise 0
-
Numărul de contacte auxiliare ca contacte normal închise 0
Condiții de funcționare
-
Temperatura de funcționare -20 – 70 °C
capac, ușă
-
Bl0cabil Da
Securitate
-
Clasa IP (protecție la pătrundere) IP20
Conectivitate
-
Tipul de conexiune conexiune cu șurub
Funcții
-
comutator de inversare Nu
-
Conceput ca dispozitiv de oprire de urgență Nu
-
Proiectare ca întrerupător principal Da
-
Conceput ca un comutator de întreținere/reparare Da
-
Proiectat ca întrerupător de siguranță Da
-
Proiectare ca întrerupător de sarcină Da
capacitate
-
Număr de module 5,9
