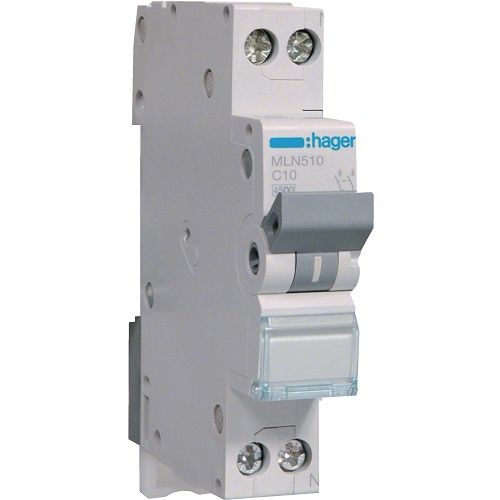

Hager MCB- Disjunctor 2P (1P+N), 10A, 6kA, curba C, 1M
, ,

Hager MCB- Disjunctor 2P (1P+N), 10A, 6kA, curba C, 1M

Cod produs: MLN510 EAN: 3250614312366

Hager
Compara

Disjunctor 2P (1P+N), 10A, 6kA, curbă C, 1M

Vezi catalog

53.40 lei

Disjunctor (întrerupător) miniatural MCB (Miniature Circuit Breaker) protejează și controlează circuitele împotriva supraîncărcărilor și scurtcircuitelor.

Număr poli: 2P (1P+N)
Număr module: 1
Curent nominal: 10A
Curbă declanșare: C
Capacitate de rupere: 6kA
Tensiune nominală: 230 – 240V AC
Frecvență: 50 – 60Hz
Durată de viață electrică/mecanică (număr cicluri/acționări): 1000/20000
Standard: EN 60898-1, IEC 60898-1, VDE 0641-11
Unitate livrare/ambalare: 1/12bc
Garanție: 5 ani
Producător: Hager- Franța

Echipamente:
  • suport etichetă
Montaj:
  • șină DIN
  • terminal inferior/superior: conexiune cu șuruburi
  • secțiunea transversală de conectare cu conductor flexibil/rigid (mm²): 16/25
Dimensiuni (mm):
  • Lungime= 84,7
  • Lățime= 17,5
  • Adâncime= 70
Securitate:
  • Grad de protecție: IP20
  • Temperatură mediu operare: -25…70°C
  • Altitudine max. 2000m
SKU: MLN510 Categorii: , , Etichete: , Brand:
Greutate 0.10 kg
Dimensiuni 8.5 × 1.8 × 7 cm
brand

Hager

Arhitectură

  • Număr de poli: 1P+N
  • Caracteristicile declanșatorului C
Curent electric
  • Curent nominal
    10 A
  • Capacitate de rupere a curentului de scurtcircuit în funcționare Ics AC conform IEC 60898-1
    6 kA
  • Capacitate de rupere Icn la 230V AC conform IEC 60898-1
    6 kA
  • Setarea declanșării termice în curent alternativ
    1,13 – 1,45 A
  • Prag minim/maxim de declanșare termică pentru curent continuu
    1,13 – 1,45 A
  • Curent nominal la -25°C
    13 A
  • Curent nominal la -20 °C
    12,80 A
  • Curent nominal la -15°C
    12,50 A
  • Curent nominal la -10°C
    12.30 A
  • Curent nominal la -5°C
    12 A
  • Curent nominal la 0 °C
    11,80 A
  • Curent nominal la 5°C
    11,50 A
  • Curent nominal la 10°C
    11,20 A
  • Curent nominal la 15°C
    10,90 A
  • Curent nominal la 20 °C
    10,60 A
  • Curent nominal la 25°C
    10.30 A
  • Curent nominal la 30°C
    10 A
  • Curent nominal la 35°C
    9,70 A
  • Curent nominal la 40 °C
    9.30 A
  • Curent nominal la 45 °C
    9 A
  • Curent nominal la 50 °C
    8,60 A
  • Curent nominal la 55°C
    8,30 A
  • Curent nominal la 60°C
    7,90 A
  • Curent nominal la 65°C
    7,50 A
  • Curent nominal la 70°C
    7 A
  • Factor de corecție pentru 2 întrerupătoare montate unul lângă altul
    1
  • Factor de corecție pentru 3 întrerupătoare montate unul lângă altul
    0,95
  • Factor de corecție pentru 4 și 5 întrerupătoare montate unul lângă altul
    0,90
  • Factor de corecție pentru 6 întrerupătoare montate unul lângă altul
    0,85
Principalele atribute electrice
  • Capacitate nominală de rupere Icn conform IEC 60898-1
    6 kA
Instalare, asamblare
  • Cuplu nominal de strângere a clemei inferioare
    1,90 – 1,90 Nm
  • Cuplu nominal de strângere a clemei superioare
    1,90 – 1,90 Nm
  • Tip terminal superior pentru dispozitive modulare
    conexiune cu șurub
  • Tip terminal inferior pentru dispozitive modulare
    conexiune cu șurub
  • Cuplu nominal
    1,90 – 1,90 Nm
Tensiune
  • Tensiune nominală de funcționare Ue
    230 – 240 V
  • Tipul tensiunii de alimentare
    AC
  • Tensiune de izolație Ui
    500 V
  • Intensitatea tensiunii de impuls Uimp
    4000 V
  • Tensiune maximă de funcționare
    253 V
  • Categorie de supratensiune conform IEC 60947-1
    3
Frecvență
  • frecvență
    50 – 60 Hz
Capacitate
  • Număr de module
    1
Performanță
  • Pierdere totală de putere sub curentul nominal
    4 W
Condiții de funcționare
  • Temperatura de funcționare
    -25 – 70 °C
  • Înălțime maximă
    2000 de metri
Rezistență
  • Durata de viață a dispozitivului, cicluri de comutare electrică
    1000
  • Durata de viață a dispozitivului, cicluri de comutare mecanică
    20000
Securitate
  • Clasa IP (protecție la pătrundere)
    IP20
Conexiune
  • Secțiune transversală de conectare a intrării cu șuruburi, cu conductor solid
    1 – 25 mm²
  • Secțiune transversală de conectare a intrării cu șuruburi, cu conductor flexibil
    1 – 16 mm²
Conectivitate
  • Tipul de conexiune
    conexiune cu șurub
  • Alinierea terminalului superior pentru dispozitive modulare
    Terminal deplasat
  • Alinierea terminalului inferior pentru dispozitive modulare
    Terminal deplasat
Dimensiuni
  • Înălțime
    84,70 mm
  • Lățime
    17,50 mm
  • adâncime
    70 mm
