Distribuția Energiei, Întrerupătoare Generale

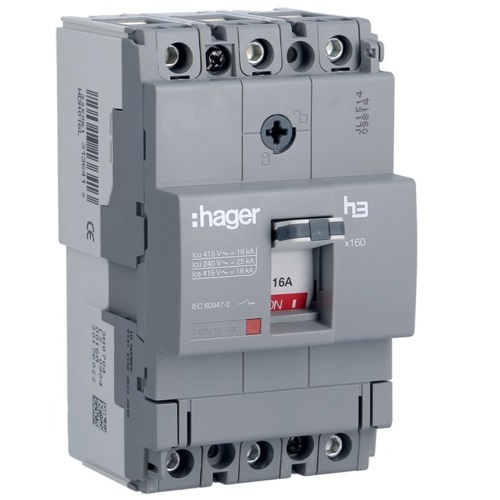

Hager MCCB- x160 Intrerupator general automat h3, 3P, 16A, 18kA, compact, 4,5M
Cod produs: HDA016L EAN: 3250613136413
MCCB- x160 Întrerupător general automat h3, 3P, 16A, 18kA, compact, 4,5M
167.90 lei
Gama h3 seria x160 de întrerupătoare automate MCCB (Moulded Case Circuit Breakers)- soluția ideală pentru protecția circuitelor electrice de joasă tensiune (JT) din tablourile electrice cu alimentare directă.
Număr poli: 3P
Număr module: 4,5
Curent nominal: 16A
Protecție termică/magnetică: fixă
Capacitate de rupere: 18kA
Durată de viață electrică/mecanică (număr cicluri/acționări): 1000/40000.
Standard: IEC 60947-2
Unitate livrare/ambalare: 1bc
Garanție: 5 ani
Producător: Hager- Franța
Tensiune:
- Tensiune nominală: 220/415V AC
- Frecvență: 50/60Hz
- Tensiunea de izolare: 690V
- Tensiune nominală de rezistență la impuls: 8 kV
Echipamente:
- buton TEST
- sistem de blocare
- orificiu pentru lacăt (Ø4mm)
Montaj:
- șină DIN
- contrapanou/placă montaj
- conexiune: borne cu șurub
- secțiunea transversală de conectare cu conductor flexibil/rigid (mm²): 70/95
Dimensiuni:
- Înălțime= 130 mm
- Lățime= 75 mm
- Adâncime= 68 mm
- Greutate= 0,96 kg
Securitate:
- Grad de protecție: IP4X
- Temperatură mediu operare: -25…70°C
- Altitudine max. 2000m
Aplicații:
- comerciale
- industriale
| Greutate | 0.96 kg |
|---|---|
| Dimensiuni | 13 × 7.5 × 6.8 cm |
| brand | Hager |
Proprietăți tehnice |
| Tip comandă: | Comutare |
| Poziție neutră: | fără neutru |
| Număr poli protejați: | 3 |
| Număr de poli: | 3 P |
| Tipul polilor: | 3P3D |
| Tip caz: | Fixare permanentă |
Funcții| Dispozitiv complet cu unitate de protecție: | da |
| Protecție integrală a defectelor la pământ: | nu |
| Comutare simultană N-neutru: | nu |
| Compatibil pentru montaj pe șină DIN: | da |
| Motor integrat: | nu |
| Tensiune nominală de regim curent alternativ: | 220 / 415 V |
| Frecvenţă: | 50/60 Hz |
| Tensiune de izolare: | 690 V |
| Rezistenţa la tensiunea nominală de impuls: | 8 kV |
| Cu eliberare sub tensiune: | nu |
| Curent nominal: | 16 A |
| Plajă de reglare sistem termic: | 1 |
| Curent nominal 10°C conform IEC 60947: | 21,5 A |
| Curent nominal 15°C conform IEC 60947: | 20,9 A |
| Curent nominal 20°C conform IEC 60947: | 20,2 A |
| Curent nominal 25°C conform IEC 60947: | 19,6 A |
| Curent nominal 30°C conform IEC 60947: | 18,9 A |
| Curent nominal 35°C conform IEC 60947: | 18,2 A |
| Curent nominal 40°C conform IEC 60947: | 17,5 A |
| Curent nominal 45°C conform IEC 60947: | 16,7 A |
| Curent nominal 50°C conform IEC 60947: | 16 A |
| Curent nominal 55°C conform IEC 60947: | 15,1 A |
| Curent nominal 60°C conform IEC 60947: | 14,2 A |
| Curent nominal 65°C conform IEC 60947: | 13,3 A |
| Curent nominal 70°C conform IEC 60947: | 12,3 A |
| Capacitate de rupere Ics 220V AC conform IEC 60947-2: | 25 kA |
| Capacitate de rupere la funcționare nominală, lcs AC conformIEC 60947-2: | 25 kA |
| Capacitate de rupere la funcționare nominală, lcs AC conform IEC 60947-3: | 25 kA |
| Capacitate de rupere Ics 380V AC conform IEC 60947-2: | 18 kA |
| Capacitate de rupere la funcț. nominală, lcs sub 400V AC conform IEC 60947-4: | 18 kA |
| Capacitate de rupere la funcț. nominală, lcs sub 415V AC conform IEC 60947-5: | 18 kA |
| Capacitate maximă de rupere la scurtcircuit lcu sub 230V AC IEC 60947-2: | 25 kA |
| Capacitate maximă de rupere la scurtcircuit lcu sub 240V AC IEC 60947-2: | 25 kA |
| Capacitate maximă de rupere la scurtcircuit lcu sub 400V AC IEC 60947-2: | 18 kA |
| Capacitate maximă de rupere la scurtcircuit lcu sub 415V AC IEC 60947-2: | 18 kA |
| Capacitate de rupere Icu 380V AC conform IEC 60947-2: | 18 kA |
| Frecvență: | 50 / 60 Hz |
| Putere disipată totală în condiţii de curent nominal: | 5,3 W |
| Putere disipată per pol: | 1,8 W |
| Durata de viaţă electrică în număr de cicluri: | 1000 |
| Durată de viaţă mecanică număr operaţiuni de acţionare: | 4000 |
| Adâncimea produsului instalat: | 68 mm |
| Înălţimea produsului instalat: | 130 mm |
| Lăţime produsului instalat: | 75 mm |
| Montare pe șină DIN cu adaptor opțional: | nu |
| Conexiune: | Conexiune frontală |
| Tip de conexiune: | Tehnică de înfiletare |
| Domeniu de reglaj magnetic: | 600 A |
| Motor opțional: | nu |
| Poate fi accesorizat: | da |
| Text standard: | IEC 60947-2 |
| Conform directivelor europene WEEE: | afectat |
| Tip de protecţie IP: | IP4X |
| Grad de poluare conform IEC 60664 / IEC 60947-2: | 3 |
| Altitudine: | 2000 m |
| Temperatură de calibrare: | 50 °C |
