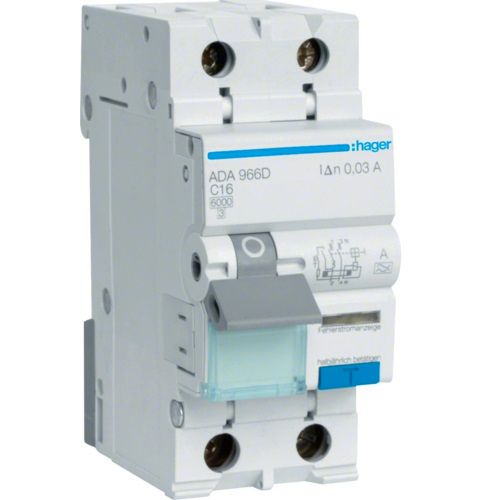

Hager RCBO- Disjunctor diferential 2P (1P+N), 16A, 30mA, curba C, 6kA, tip A, 2M
,

Hager RCBO- Disjunctor diferential 2P (1P+N), 16A, 30mA, curba C, 6kA, tip A, 2M

Cod produs: ADA966D EAN: 3250611010739

Hager
Compara

Disjunctor diferențial 2P (1P+N), 16A,  30mA, curbă C, 6kA, tip A, 2M

Descarca fisa tehnica

Vezi catalog

216.00 lei

Disjunctor RCBO (Residual Current Circuit Breaker with Overcurrent protection) asigură atât protecția diferențială cât și protecția la suprasarcină și scurtcircuit.

Număr poli: 2P (1P+N)
Curent nominal: 16A
Sensibilitate la curent rezidual: 30mA
Curbă declanșare: C
Capacitate de rupere: 6kA
Protecție împotriva curentului rezidual: tip A (sensibil la curent alternativ/pulsatoriu)
Număr module: 2M
Tensiune nominală: 240V AC
Frecvență: 50Hz
Durată de viață electrică/mecanică (număr cicluri/acționări): 2000/1000.
Standard: DIN EN 61009-1; DIN EN 61009-2-1; VDE 064 / 20 + 21
Unitate livrare/ambalare: 1/6bc
Garanție: 5 ani
Producător: Hager- Franța

Echipamente:
  • buton TEST
  • indicator curent rezidual
  • suport etichetă
Montaj:
  • șină DIN
  • terminal inferior/superior: conectare rapidă (Bi-Connect)/cu șurub
  • secțiunea transversală de conectare cu conductor flexibil/rigid (mm²): 16/25
Dimensiuni:
  • Înălțime: 93 mm
  • Lățime: 35 mm
  • Adâncime= 68 mm
Securitate:
  • Grad de protecție: IP20
  • Temperatură mediu operare: -25…40°C
  • Altitudine max. 2000m



SKU: ADA966D Categorii: , Etichete: , , , Brand:
Greutate 0.22 kg
Dimensiuni 6.8 × 3.5 × 9.3 cm
brand

Hager

Specificații tehnice

Arhitectură
  • Tipul polilor 1P+N
  • Caracteristicile declanșatorului C.
Curent electric
  • Curent nominal 16 A
  • Curent diferențial nominal ldn 30 mA
  • Curent nominal la -25°C 18,50 A
  • Curent nominal la -20°C 18.30 A.M.
  • Curent nominal la -15°C   18.10 A
  • Curent nominal la -10°C   17,90 A
  • Curent nominal la -5°C   17,70 A
  • Curent nominal la 0°C   17,40 A
  • Curent nominal la 5°C   17,20 A
  • Curent nominal la 10°C   17 A
  • Curent nominal la 15°C   16,70 A
  • Curent nominal la 20°C   16,50 A
  • Curent nominal la 25°C   16,20 A
  • Curent nominal la 30°C   16 A
  • Curent nominal la 35°C   15,80 A
  • Curent nominal la 40°C   15,60 A
  • Curent nominal la 50°C   15,20 A
  • Curent nominal la 55°C   15 A
  • Curent nominal la 60°C   14,80 A
  • Factor de corecție al curentului nominal pentru 2 dispozitive instalate unul lângă altul   1
  • Factor de corecție al curentului nominal pentru 3 dispozitive instalate unul lângă altul   0,95
  • Factor de corecție a curentului nominal pentru 4 sau 5 dispozitive instalate unul lângă altul   0,90
  • Prag minim/max pentru controlul termic AC    1,13 – 1,45 A
  • Factor de corecție al curentului nominal pentru 6 dispozitive instalate unul lângă altul    0,85
  • Capacitate nominală de rupere la scurtcircuit Icn sub 230 V AC conform IEC 60898-1    6 kA
Securitate
  • Tipul curentului rezidual: A
  • Clasa de protecție la pătrundere (IP) IP20
Principalele atribute electrice
  • Capacitate nominală de rupere la scurtcircuit Icn conform IEC 60898-1 6 kA
Comunicare
  • Tipul de conexiune Clemă cu șurub
Tensiune
  • Tensiune nominală de izolație Ui 500V
  • Tensiune nominală de impuls Uimp 4000V
  • Tensiune maximă de funcționare 240V
  • Tensiune nominală de comutare Ue (AC) 240 – 240V
  • Categorie de supratensiune 3
Putere
  • Pierderi totale de putere pentru curentul nominal 5,20 W
Frecvență
  • Frecvență 50 – 50 Hz
Termeni de utilizare
  • Altitudine maximă deasupra nivelului mării 2000 de metri
  • Clasa de limitare a energiei I²t 3
  • Intervalul de temperatură de funcționare -25 – 40 °C
  • Temperatura de depozitare/transport -25 – 70 °C
Reziliență
  • Rezistență electrică (număr de cicluri) 2000
  • Rezistență mecanică (număr de cicluri) 1000
Tipul de conexiune
  • Secțiunea transversală a furtunului flexibil 1 – 16 mm²
  • Secțiunea transversală a unui conductor rigid 1 – 25 mm²
  • Secțiune transversală a intrării cu șuruburi, pentru cabluri flexibile 1 – 16 mm²
  • Secțiune transversală a intrării cu șuruburi, pentru conductori solizi 1 – 25 mm²
  • Secțiune transversală a unui terminal cu șurub pentru cabluri flexibile 1 – 16 mm²
  • Secțiune transversală a ieșirii șurubului pentru conductori solizi 1 – 25 mm²
  • Secțiune transversală a orificiului de intrare și ieșire cu șuruburi pentru cabluri flexibile 1 – 16 mm²
  • Secțiune transversală de intrare și ieșire cu șuruburi, pentru conductori solizi 1 – 25 mm²
Instalare, asamblare
  • Cuplu nominal de strângere 2,10 – 2,10 Nm
  • Tipul de conexiune de top al echipamentelor modulare Clemă cu șurub
  • Tipul conexiunii inferioare a aparatului modular biconnect
Capacitate
  • Număr de module 2
Dimensiuni
  • Înălțime 93 mm
  • Lățime 35 mm
  • Adâncime 68 mm
Compatibilitate
  • Compatibil cu șine DIN Da
