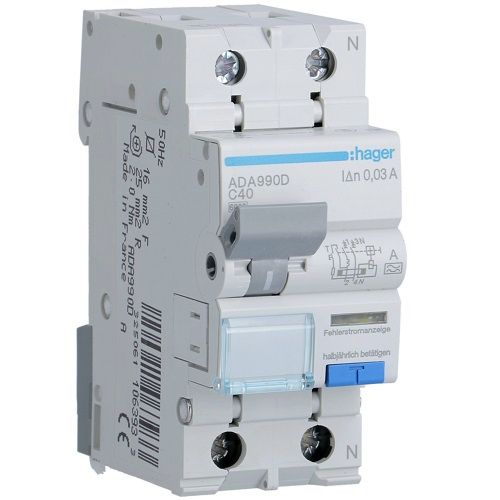

Hager RCBO- Disjunctor diferential 2P (1P+N), 40A, 30mA, curba C, 6kA, tip A, 2M
Cod produs: ADA990D EAN: 3250611063933
Disjunctor diferențial 2P (1P+N), 40A, 30mA, curbă C, 6kA, tip A, 2M
265.71 lei
Disjunctor RCBO (Residual Current Circuit Breaker with Overcurrent protection) asigură atât protecția diferențială cât și protecția la suprasarcină și scurtcircuit.
Număr poli: 2P (1P+N)
Curent nominal: 40A
Sensibilitate la curent rezidual: 30mA
Curbă declanșare: C
Capacitate de rupere: 6kA
Protecție împotriva curentului rezidual: tip A (sensibil la curent alternativ/pulsatoriu)
Număr module: 2M
Tensiune nominală: 240V AC
Frecvență: 50Hz
Durată de viață electrică/mecanică (număr cicluri/acționări): 2000/1000.
Standard: DIN EN 61009-1; DIN EN 61009-2-1; VDE 064 / 20 + 21
Unitate livrare/ambalare: 1/6bc
Garanție: 5 ani
Producător: Hager- Franța
Echipamente:
- buton TEST
- indicator curent rezidual
- suport etichetă
Montaj:
- șină DIN
- terminal inferior/superior: conectare rapidă (Bi-Connect)/cu șurub
- secțiunea transversală de conectare cu conductor flexibil/rigid (mm²): 16/25
Dimensiuni:
- Înălțime: 93 mm
- Lățime: 35 mm
- Adâncime= 68 mm
Securitate:
- Grad de protecție: IP20
- Temperatură mediu operare: -25…40°C
- Altitudine max. 2000m
| Greutate | 0.23 kg |
|---|---|
| Dimensiuni | 6.8 × 3.5 × 9.3 cm |
| brand | Hager |
Specificații tehnice
Arhitectură
-
Tipul polilor 1P+N
-
Caracteristicile declanșatorului C.
Curent electric
-
Curent nominal 40 A
-
Curent diferențial nominal ldn 30 mA
-
Curent nominal la -25°C 46,90 A
-
Curent nominal la -20°C 46,30 A
-
Curent nominal la -15°C 45,60 A
-
Curent nominal la -10°C 45 A
-
Curent nominal la -5°C 44,40 A
-
Curent nominal la 0°C 43,80 A
-
Curent nominal la 5°C 43,10 A
-
Curent nominal la 10°C 42,50 A
-
Curent nominal la 15°C 41,90 A
-
Curent nominal la 20°C 41,30 A
-
Curent nominal la 25°C 40,60 A
-
Curent nominal la 30°C 40 A
-
Curent nominal la 35°C 39,40 A
-
Curent nominal la 40°C 38,80 A
-
Curent nominal la 50°C 37,50 A
-
Curent nominal la 55°C 36,90 A
-
Curent nominal la 60°C 36,20 A
-
Factor de corecție al curentului nominal pentru 2 dispozitive instalate unul lângă altul 1
-
Factor de corecție al curentului nominal pentru 3 dispozitive instalate unul lângă altul 0,95
-
Factor de corecție a curentului nominal pentru 4 sau 5 dispozitive instalate unul lângă altul 0,90
-
Prag minim/max pentru controlul termic AC 1,13 – 1,45 A
-
Factor de corecție al curentului nominal pentru 6 dispozitive instalate unul lângă altul 0,85
-
Capacitate nominală de rupere la scurtcircuit Icn sub 230 V AC conform IEC 60898-1 6 kA
Securitate
-
Tipul curentului rezidual: A
-
Clasa de protecție la pătrundere (IP) IP20
Principalele atribute electrice
-
Capacitate nominală de rupere la scurtcircuit Icn conform IEC 60898-1 6 kA
Comunicare
-
Tipul de conexiune Clemă cu șurub
Tensiune
-
Tensiune nominală de izolație Ui 500V
-
Tensiune nominală de impuls Uimp 4000V
-
Tensiune maximă de funcționare 240V
-
Tensiune nominală de comutare Ue (AC) 240 – 240V
-
Categorie de supratensiune 3
Putere
-
Pierderi totale de putere pentru curentul nominal 11,10 W
Frecvență
-
Frecvență 50 – 50 Hz
Termeni de utilizare
-
Altitudine maximă deasupra nivelului mării 2000 de metri
-
Clasa de limitare a energiei I²t 3
-
Intervalul de temperatură de funcționare -25 – 40 °C
-
Temperatura de depozitare/transport -25 – 70 °C
Reziliență
-
Rezistență electrică (număr de cicluri) 2000
-
Rezistență mecanică (număr de cicluri) 1000
Tipul de conexiune
-
Secțiunea transversală a furtunului flexibil 1 – 16 mm²
-
Secțiunea transversală a unui conductor rigid 1 – 25 mm²
-
Secțiune transversală a intrării cu șuruburi, pentru cabluri flexibile 1 – 16 mm²
-
Secțiune transversală a intrării cu șuruburi, pentru conductori solizi 1 – 25 mm²
-
Secțiune transversală a unui terminal cu șurub pentru cabluri flexibile 1 – 16 mm²
-
Secțiune transversală a ieșirii șurubului pentru conductori solizi 1 – 25 mm²
-
Secțiune transversală a orificiului de intrare și ieșire cu șuruburi pentru cabluri flexibile 1 – 16 mm²
-
Secțiune transversală de intrare și ieșire cu șuruburi, pentru conductori solizi 1 – 25 mm²
Instalare, asamblare
-
Cuplu nominal de strângere 2,10 – 2,10 Nm
-
Tipul de conexiune de top al echipamentelor modulare Clemă cu șurub
-
Tipul conexiunii inferioare a aparatului modular biconnect
Capacitate
-
Număr de module 2
Dimensiuni
-
Înălțime 93 mm
-
Lățime 35 mm
-
Adâncime 68 mm
Compatibilitate
-
Compatibil cu șine DIN Da
