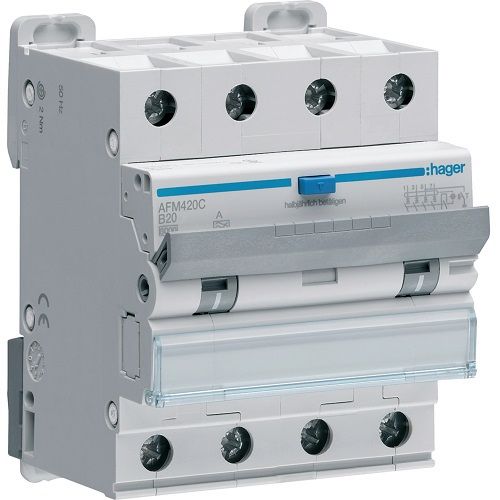

Hager RCBO- Disjunctor diferential 4P, 20A, 300mA, curba B, 6kA, tip A, 4M
,

Hager RCBO- Disjunctor diferential 4P, 20A, 300mA, curba B, 6kA, tip A, 4M

Cod produs: AFM420C EAN: 3250611020394

Hager
Compara

Disjunctor diferențial 4P, 20A,  300mA, curbă B, 6kA, tip A, 4M

Descarca fisa tehnica

Vezi catalog

639.40 lei

Disjunctor RCBO (Residual Current Circuit Breaker with Overcurrent protection) asigură atât protecția diferențială cât și protecția la suprasarcină și scurtcircuit.

Număr poli: 4P
Curent nominal: 20A
Sensibilitate la curent rezidual: 300mA
Curbă declanșare: B
Capacitate de rupere: 6kA
Tip protecție la curent rezidual: A (sensibil la curent alternativ și pulsatoriu)
Număr module: 4M
Tensiune nominală: 230 – 400V AC
Frecvență: 50Hz
Durată de viață electrică/mecanică (număr cicluri/acționări): 2000/4000.
Standard: DIN EN 61009-1; DIN EN 61009-2-1; VDE 064 / 20 + 21
Unitate livrare/ambalare: 1/3bc
Garanție: 5 ani
Producător: Hager- Franța

Echipamente:
  • buton TEST
  • indicator curent rezidual
  • suport etichetă
Montaj:
  • șină DIN
  • terminal inferior/superior: conectare rapidă (Bi-Connect)/cu șurub
  • secțiunea transversală de conectare cu conductor flexibil/rigid (mm²): 16/25
Dimensiuni:
  • Înălțime: 84 mm
  • Lățime: 71 mm
  • Adâncime= 70 mm
Securitate:
  • Grad de protecție: IP20
  • Temperatură mediu operare: -25…40°C
  • Altitudine max. 2000m



SKU: AFM420C Categorii: , Etichete: , , , Brand:
Greutate 0.43 kg
Dimensiuni 7 × 7.1 × 8.4 cm
brand

Hager

Specificații tehnice

Arhitectură
  • Tipul polilor 4P
  • Caracteristicile declanșatorului   B
  • Numărul de poli protejați 4
Curent electric
  • Curent nominal
    20 A
  • Curent rezidual nominal Idn
    300 mA
  • Capacitate de rupere Icn la 400V AC conform IEC 60898-1
    6 kA
  • Curent nominal la -25°C
    23,80 A
  • Curent nominal la -20 °C
    23,50 A
  • Curent nominal la -15°C
    23,20 A
  • Curent nominal la -10°C
    22,90 A
  • Curent nominal la -5°C
    22,50 A
  • Curent nominal la 0 °C
    22,20 A
  • Curent nominal la 5°C
    21,80 A
  • Curent nominal la 10°C
    21,50 A
  • Curent nominal la 15°C
    21.10 A
  • Curent nominal la 20 °C
    20,80 A
  • Curent nominal la 25°C
    20,40 A
  • Curent nominal la 30°C
    20 A
  • Curent nominal la 35°C
    19,60 A
  • Curent nominal la 40 °C
    19.10 A
  • Curent nominal la 45 °C
    18,60 A
  • Curent nominal la 50 °C
    18,20 A
  • Curent nominal la 55°C
    17,70 A
  • Curent nominal la 60°C
    17,20 A
Securitate
  • Tipul curentului rezidual: A
  • Clasa de protecție la pătrundere (IP) IP20
Principalele atribute electrice
  • Capacitate nominală de rupere Icn conform IEC 60898-1
    6 kA
Conectivitate
  • Tipul de conexiune Terminal cu șurub
Tensiune
  • Tipul tensiunii de alimentare
    AC
  • Tensiune nominală de funcționare Ue
    230 – 400 V
  • Tensiune de izolație Ui
    500 V
  • Rezistența izolației
    2 kV
  • Rezistență la tensiunea de șoc Uimp
    4000 V
  • Categorie de supratensiune conform IEC 60947-1
    3
Putere
  • Pierdere totală de putere la curentul nominal
    11,70 W
Frecvență
  • Frecvență 50 – 50 Hz
Condiții de funcționare
  • Clasa de limitare a energiei I²t
    3
  • Temperatura de funcționare
    -25 – 40 °C
Rezistență
  • Rezistență electrică (număr de cicluri) 2000
  • Rezistență mecanică (număr de cicluri) 4000
Conexiune
  • Secțiune transversală de conectare a intrării cu șuruburi, pentru conductori flexibili
    1 – 16 mm²
  • Secțiune transversală de conectare a intrării cu șuruburi, pentru conductor solid
    1 – 25 mm²
Instalare, montare
  • Cuplu nominal de strângere al terminalului superior
    2 – 2 Nm
  • Cuplu nominal de strângere a terminalului în jos
    2 – 2 Nm
  • Cuplu nominal de strângere
    2 – 2 Nm
  • Poziție de montare la 360° posibilă
    Da
  • Tipul conexiunii superioare pentru dispozitive modulare
    Terminal cu șurub
  • Tipul conexiunii inferioare pentru dispozitive modulare
    biconnect
Capacitate
  • Număr de module  4
Dimensiuni
  • Înălțime 84 mm
  • Lățime 71 mm
  • Adâncime 70 mm
Compatibilitate
  • Compatibil cu șine DIN Da
