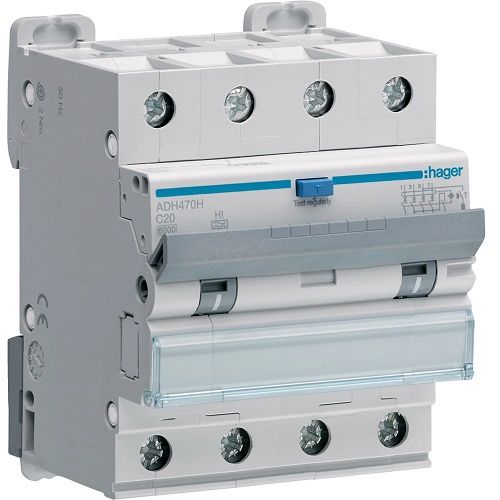

Hager RCBO- Disjunctor diferential 4P, 20A, 30mA, curba C, 6kA, tip A HI, 4M
,

Hager RCBO- Disjunctor diferential 4P, 20A, 30mA, curba C, 6kA, tip A HI, 4M

Cod produs: ADH470H EAN: 3250611016731

Hager
Compara

Disjunctor diferențial 4P, 20A,  30mA, curbă C, 6kA, tip A HI, 4M

Descarca fisa tehnica

Vezi catalog

698.70 lei

Disjunctor RCBO (Residual Current Circuit Breaker with Overcurrent protection) asigură atât protecția diferențială cât și protecția la suprasarcină și scurtcircuit.

Număr poli: 4P
Curent nominal: 20A
Sensibilitate la curent rezidual: 30mA
Curbă declanșare: C
Capacitate de rupere: 6kA
Tip protecție la curent rezidual: A HI (cu întârziere scurtă/imunitate crescută)
Număr module: 4M
Tensiune nominală: 230 – 400V AC
Frecvență: 50Hz
Durată de viață electrică/mecanică (număr cicluri/acționări): 2000/4000.
Standard: DIN EN 61009-1; DIN EN 61009-2-1; VDE 064 / 20 + 21
Unitate livrare/ambalare: 1/3bc
Garanție: 5 ani
Producător: Hager- Franța

Echipamente:
  • buton TEST
  • indicator curent rezidual
  • suport etichetă
Montaj:
  • șină DIN
  • terminal inferior/superior: conectare rapidă (Bi-Connect)/cu șurub
  • secțiunea transversală de conectare cu conductor flexibil/rigid (mm²): 16/25
Dimensiuni:
  • Înălțime: 84 mm
  • Lățime: 71 mm
  • Adâncime= 70 mm
Securitate:
  • Grad de protecție: IP20
  • Temperatură mediu operare: -25…40°C
  • Altitudine max. 2000m
Aplicații:
  • cabluri lungi/ecranate
  • spitale, laboratoare
  • stații încărcare vehicule electrice



SKU: ADH470H Categorii: , Etichete: , , , Brand:
Greutate 0.43 kg
Dimensiuni 7 × 7.1 × 8.4 cm
brand

Hager

Specificații tehnice

Arhitectură
  • Tipul polilor 4P
  • Caracteristicile declanșatorului  C
  • Numărul de poli protejați 4
Curent electric
  • Curent nominal
    20 A
  • Curent rezidual nominal Idn
    30 mA
  • Capacitate de rupere Icn la 400V AC conform IEC 60898-1
    6 kA
  • Curent nominal la -25°C
    23,80 A
  • Curent nominal la -20 °C
    23,50 A
  • Curent nominal la -15°C
    23,20 A
  • Curent nominal la -10°C
    22,90 A
  • Curent nominal la -5°C
    22,50 A
  • Curent nominal la 0 °C
    22,20 A
  • Curent nominal la 5°C
    21,80 A
  • Curent nominal la 10°C
    21,50 A
  • Curent nominal la 15°C
    21.10 A
  • Curent nominal la 20 °C
    20,80 A
  • Curent nominal la 25°C
    20,40 A
  • Curent nominal la 30°C
    20 A
  • Curent nominal la 35°C
    19,60 A
  • Curent nominal la 40 °C
    19.10 A
  • Curent nominal la 45 °C
    18,60 A
  • Curent nominal la 50 °C
    18,20 A
  • Curent nominal la 55°C
    17,70 A
  • Curent nominal la 60°C
    17,20 A
Securitate
  • Tipul curentului rezidual: A HI
  • Clasa de protecție la pătrundere (IP) IP20
Principalele atribute electrice
  • Capacitate nominală de rupere Icn conform IEC 60898-1
    6 kA
Conectivitate
  • Tipul de conexiune Terminal cu șurub
Tensiune
  • Tipul tensiunii de alimentare
    AC
  • Tensiune nominală de funcționare Ue
    230 – 400 V
  • Tensiune de izolație Ui
    500 V
  • Rezistența izolației
    2 kV
  • Rezistență la tensiunea de șoc Uimp
    4000 V
  • Categorie de supratensiune conform IEC 60947-1
    3
Putere
  • Pierdere totală de putere la curentul nominal
    11,70 W
Frecvență
  • Frecvență 50 – 50 Hz
Condiții de funcționare
  • Clasa de limitare a energiei I²t
    3
  • Temperatura de funcționare
    -25 – 40 °C
Rezistență
  • Rezistență electrică (număr de cicluri) 2000
  • Rezistență mecanică (număr de cicluri) 4000
Conexiune
  • Secțiune transversală de conectare a intrării cu șuruburi, pentru conductori flexibili
    1 – 16 mm²
  • Secțiune transversală de conectare a intrării cu șuruburi, pentru conductor solid
    1 – 25 mm²
Instalare, montare
  • Cuplu nominal de strângere al terminalului superior
    2 – 2 Nm
  • Cuplu nominal de strângere a terminalului în jos
    2 – 2 Nm
  • Cuplu nominal de strângere
    2 – 2 Nm
  • Poziție de montare la 360° posibilă
    Da
  • Tipul conexiunii superioare pentru dispozitive modulare
    Terminal cu șurub
  • Tipul conexiunii inferioare pentru dispozitive modulare
    biconnect
Capacitate
  • Număr de module  4
Dimensiuni
  • Înălțime 84 mm
  • Lățime 71 mm
  • Adâncime 70 mm
Compatibilitate
  • Compatibil cu șine DIN Da
