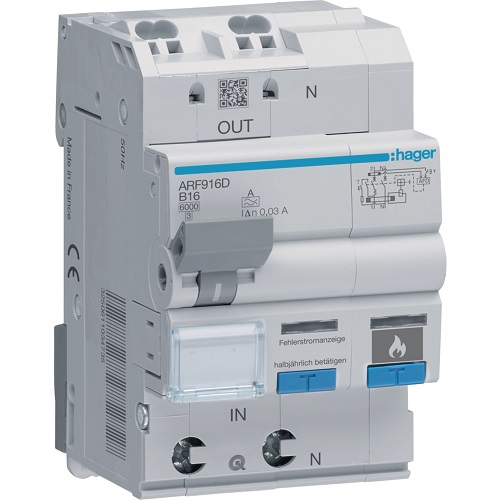

Hager AFDD+RCBO- Dispozitiv protecție arc electric 2P (1P+N), 16A, 30mA, curba B, 6kA, tip A, 3M, QuickConnect
, ,

Hager AFDD+RCBO- Dispozitiv protecție arc electric 2P (1P+N), 16A, 30mA, curba B, 6kA, tip A, 3M, QuickConnect

Cod produs: ARF916D EAN: 3250611034766

Hager
Compara

Dispozitiv protecție arc electric 2P (1P+N), 16A, 30mA, curba B, 6kA, tip A, 3M, QuickConnect

Vezi catalog

868.20 lei

Dispozitivul AFDD și RCBO combină protecția împotriva scurtcircuitelor, suprasarcinilor, curentului diferențial, cu protecție eficientă împotriva arcurilor electrice folosind un microprocesor încorporat.

Număr poli: 2P (1P+N)
Număr module: 3M
Curent nominal: 16A
Sensibilitate la curent rezidual: 30mA
Capacitate de rupere: 6kA
Protecție împotriva curentului rezidual: tip A (sensibil la curent alternativ/pulsatoriu)
Curbă declanșare: B
Tensiune nominală: 230V AC
Frecvență: 50/60Hz
Durată de viață electrică/mecanică (număr cicluri/acționări): 2000/4000.
Standard: EN 62606, EN 60898-1
Unitate livrare/ambalare: 1/4bc
Garanție: 5 ani
Producător: Hager- Franța

    Tehnologie de conectare rapidă
Echipamente:
  • auto-testare electronică
  • buton TEST
  • indicator defect arc electric
  • indicator defect diferențial
  • suport etichetă
  • pictogramă “protecție împotriva incendiilor”
Montaj:
  • șină DIN
  • terminal inferior/superior: Bi-Connect/QuickConnect
  • secțiunea transversală de conectare cu conductor flexibil/rigid (mm²): 16/25
Dimensiuni (mm):
  • Lungime= 83
  • Lățime= 53,2
  • Adâncime= 70
Securitate:
  • Grad de protecție: IP20
  • Temperatură mediu operare: -25…40°C
  • Altitudine max. 2000m
SKU: ARF916D Categorii: , , Etichete: , , , , , Brand:
Greutate 0.28 kg
Dimensiuni 7 × 5.4 × 8.3 cm
brand

Hager

Caracteristici tehnice

Curent electric
  • Curent nominal
    16 A
  • Curent nominal la -25°C
    19,92 A
  • Curent nominal la -20 °C
    19,60 A
  • Curent nominal la -15°C
    19,27 A
  • Curent nominal la -10°C
    18,93 A
  • Curent nominal la -5°C
    18,59 A
  • Curent nominal la 0 °C
    18,24 A
  • Curent nominal la 5°C
    17,89 A
  • Curent nominal la 10°C
    17,53 A
  • Curent nominal la 15°C
    17,16 A
  • Curent nominal la 20 °C
    16,78 A
  • Curent nominal la 25°C
    16,40 A
  • Curent nominal la 30°C
    16 A
  • Curent nominal la 35°C
    15,59 A
  • Curent nominal la 40 °C
    15,18 A
  • Curent nominal la 45 °C
    14,75 A
  • Curent nominal la 50 °C
    14,31 A
  • Curent nominal la 55°C
    13,86 A
  • Curent nominal la 60°C
    13,39 A
  • Curent nominal la 65°C
    12,90 A
  • Curent nominal la 70°C
    12,39 A
  • Capacitate de rupere Icn la 230V AC conform IEC 61009-1
    6 kA
  • Capacitate de închidere și oprire Idm
    6 kA
  • Curent rezidual nominal Idn
    30 mA
Arhitectură
  • Caracteristici declanșator
    B.
  • Poli
    1P+N
Principalele atribute electrice
  • Capacitate nominală de rupere Icn conform IEC 60898-1
    6 kA
Instalare, asamblare
  • Cuplu nominal Clemă superioară
    2 – 2 Nm
  • Cuplu nominal Clemă inferioară
    2 – 2 Nm
  • Cuplu nominal
    2,10 – 2,10 Nm
  • Tip bloc terminal inferior pentru dispozitive modulare
    Conexiune cu șurub
  • Tip bloc terminal superior pentru dispozitive modulare
    Conexiune cu șurub
Securitate
  • Tipul de protecție la curent rezidual
    O
Tensiune
  • Tensiune de izolație Ui
    500 V
  • Rezistență la tensiunea de șoc Uimp
    4000 V
  • Tensiune nominală de funcționare Ue
    230 – 230 V
Performanță
  • Pierdere totală de putere la curentul nominal
    5,76 W
Condiții de funcționare
  • Clasa de limitare a energiei I²t
    3
  • Temperatura de funcționare
    -25 – 40 °C
  • Temperatura de depozitare/transport
    -25 – 70 °C
Rezistență
  • Durata de viață a dispozitivului, cicluri de comutare mecanică
    4000
  • Durata de viață a dispozitivului, cicluri de comutare electrică
    2000
Capacitate
  • Număr de module
    3
Dimensiuni
  • Înălțime
    83 mm
  • Lățime
    53,20 mm
  • Adâncime
    70 mm
Frecvență
  • frecvență
    50 – 50 Hz
