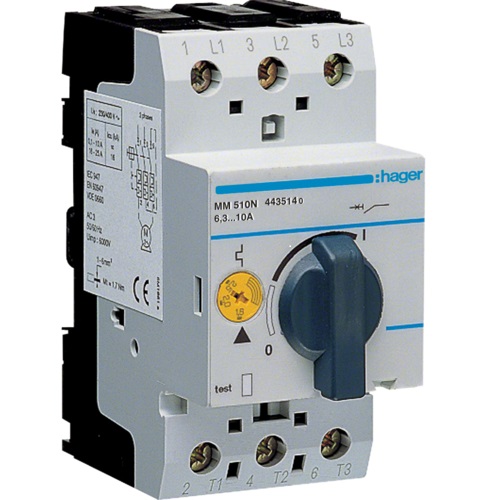

Hager- Disjunctor protectie motor 6,3-10A, 3P, 2,5M
Cod produs: MM510N EAN: 3250614435232
Disjunctor protecție motor 6,3-10A
272.00 lei
Disjunctor protecție (motor starter) modular, pentru controlul motoarelor monofazate/trifazate.
Număr poli: 3P
Număr module: 2,5
Tensiune nominală: 230V AC
Frecvență: 50/60H
Curbă declanșare: K (amplitudinea creste rapid si instantaneu în momentul „pornirii”)
Putere 230/400W (kW): 2,5/4
Capacitate 230/400W Ic (kA): 100
Curent nominal: 6,3-10,0A
Durată de viață electrică/mecanică (număr cicluri/acționări): 50000/100000.
Standard: IEC 60947-4-1, EN 60947-4-1
Unitate livrare/ambalare: 1bc
Garanție: 5 ani
Producător: Hager- Franța
Montaj:
- șină DIN
- conexiune cu șuruburi
- secțiunea transversală de conectare cu conductor flexibil/rigid (mm²): 1/6
- opțional, se pot asocia contacte auxiliare
Securitate:
- Grad de protecție: IP20
- Temperatură mediu operare: -25…55°C
| brand | Hager |
|---|
Proprietăți tehnice
Arhitectură
-
Tipul comenzii Prindere scurtă a degetului mare
-
Numărul de poli 3 P
-
Tipul de stâlp 3 P
Configurare
-
Număr de module 2,5
Principalele caracteristici electrice
-
Tensiune nominală de funcționare Ue 690 V
-
Tipul tensiunii de alimentare AC
-
Frecvenţă 50/60 Hz
Voltaj
-
Tensiune nominală de izolație 690 V
-
Tensiune nominală de rezistență la impuls 6000 V
Curent electric
-
Curent nominal 10 A
-
Capacitate nominală maximă de rupere la scurtcircuit Icu sub 690V AC IEC 60947-2 3 kA
-
Curent de reglare magnetică 12,4 / 15,5 / 18,6 inci
-
Setare declanșare termică cu 30° 6,3 / 6,8 / 7,2 / 7,7 / 8,2 / 8,6 / 9,1 / 9,5 / 10 A
-
Curent nominal 0°C conform IEC 60947 0,42 A
-
Curent nominal 10°C conform IEC 60947 0,42 A
-
Curent nominal 20°C conform IEC 60947 0,42 A
-
Curent nominal 40°C conform IEC 60947 0,42 A
-
Curent nominal 50°C conform IEC 60947 0,42 A
-
Capacitate nominală de rupere în serviciu Ics AC conform IEC 60947-2 100%
-
Capacitate nominală maximă de rupere la scurtcircuit Icu sub 230V AC IEC 60947-2 150 kA
-
Capacitate nominală maximă de rupere la scurtcircuit Icu sub 240V AC IEC 60947-2 150 kA
-
Capacitate nominală maximă de rupere la scurtcircuit Icu sub 400V AC IEC 60947-2 150 kA
-
Capacitate nominală maximă de rupere la scurtcircuit Icu sub 220V AC IEC 60947-2 150 kA
-
Capacitate nominală maximă de rupere la scurtcircuit Icu sub 380V AC IEC 60947-2 150 kA
Dimensiuni
-
Lungimea de dezizolare a conexiunilor circuitului principal 10 mm
Frecvenţă
-
Frecvenţă 50 până la 60 Hz
Putere
-
Pierdere totală de putere sub IN 6,48 W
-
Putere nominală standard a motorului trifazat în AC3 sub 230V 2,2 kW
-
Putere nominală standard a motorului trifazat în AC3 sub 400V 4 kW
-
Putere nominală de funcționare pentru 3P sub 220-230V AC3 conform IEC60947-4 2,2 kW
-
Putere nominală de funcționare pentru 3P sub 240V AC3 conform IEC60947-4 2,2 kW
-
Putere nominală de funcționare pentru 3P sub 415V AC3 conform IEC60947-4 4 kW
-
Putere nominală de funcționare pentru 3P sub 440V AC3 conform IEC60947-4 4 kW
-
Putere nominală de funcționare pentru 3P sub 500V AC3 conform IEC60947-4 4 kW
Specificații electrice
-
Cuplu nominal de strângere al circuitului principal 1,7 Nm
Rezistență
-
Rezistența electrică în număr de cicluri 50000
-
Rezistența mecanică în număr de operațiuni pe oră 40
-
Numărul de operațiuni mecanice 100000
Instalare, montare
-
Cuplu de strângere 1,7 Nm
-
Tipul de conectare al circuitului de alimentare cu șurub
Conexiune
-
Secțiune transversală de conectare a intrării și ieșirii cu șuruburi, pentru conductori masivi 1 / 6 mm²
-
Secțiune transversală de conectare a accesului și ieșirii cu șuruburi, pentru conductor flexibil 1 / 6 mm²
-
Secțiune transversală flexibilă a cablului pentru circuitul principal 1x (1 – 6) mm² / 2x (1 – 6) mm²
-
Secțiune transversală rigidă a cablului pentru circuitul principal 1x (1 – 6) mm² / 2x (1 – 6) mm²
-
Tipul de conexiune cu șurub
Setări
-
Valoarea pragului min/max pentru funcționarea magnetică AC 124 / 186 A
-
Tip de setare In sau Ith ÎN
Echipament
-
Compensarea automată a temperaturii -5 / 40 °C
-
Poate fi accesorizat Da
Cazuri de utilizare
-
Categoria de utilizare AC3
Standarde
-
Text standard IEC 60947-4-1 ; EN 60947-4-1
-
Directiva europeană RoHs conformitate voluntară
-
Directiva europeană DEEE îngrijorat
Siguranţă
-
Conform cu REACH Nu
-
Conform cu RoHS Da
-
Sensibil la întreruperea fazei Da
Condiții de utilizare
-
Temperatura de funcționare -25…55 °C
-
Grad de poluare conform IEC 60664 / IEC 60947-23
-
Temperatura de depozitare/transport -25…80 °C
temperatură
-
Temperatura de calibrare 30 °C
