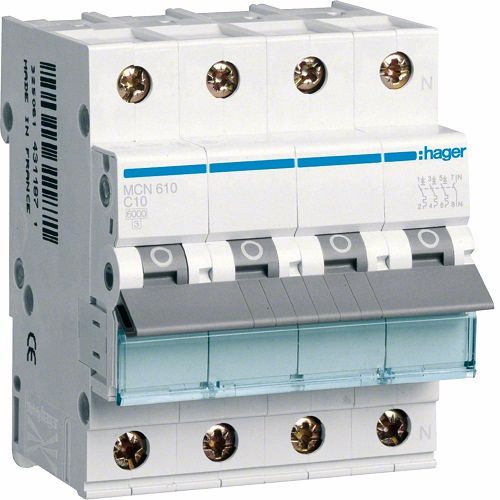

Hager MCB- Disjunctor 4P (3P+N), 10A, 6kA, curba C, 4M, Bi-Connect
Hager MCB- Disjunctor 4P (3P+N), 10A, 6kA, curba C, 4M, Bi-Connect - imagine 2
, ,

Hager MCB- Disjunctor 4P (3P+N), 10A, 6kA, curba C, 4M, Bi-Connect

Cod produs: MCN610 EAN: 3250614311888

Hager
Compara

Disjunctor 4P (3P+N), 10A, 6kA, curbă C, 4M, Bi-Connect

Vezi catalog

112.40 lei

Disjunctor (întrerupător) miniatural MCB (Miniature Circuit Breaker) protejează și controlează circuitele împotriva supraîncărcărilor și scurtcircuitelor.

Număr poli: 4P (3P+N)
Număr module: 4
Curent nominal: 10A
Curbă declanșare: C
Capacitate de rupere: 6kA
Tensiune nominală: 230-400V AC
Frecvență: 50/60Hz
Standard: DIN EN 60898-1, IEC 60947-2, VDE 0641-11
Unitate livrare/ambalare: 1/3bc
Garanție: 5 ani
Producător: Hager- Franța

Echipamente:
  • suport etichetă
Montaj:
  • șină DIN
  • terminal inferior/superior: conectare rapidă (Bi-Connect)/conexiune cu șuruburi
  • secțiunea transversală de conectare cu conductor flexibil/rigid (mm²): 25/35
Dimensiuni (mm):
  • Lungime= 83
  • Lățime= 70
  • Adâncime= 70
Securitate:
  • Grad de protecție: IP20
  • Temperatură mediu operare: -25…70°C
  • Altitudine max. 2000m
SKU: MCN610 Categorii: , , Etichete: , , Brand:
Greutate 0.38 kg
Dimensiuni 8.3 × 7 × 7 cm
brand

Hager

Arhitectură

  • Număr de poli: 3P+N
  • Caracteristicile declanșatorului C
Curent electric
  • Curent nominal
    10 A
  • Limita capacității de rupere a curentului de scurtcircuit Icu la 400V AC IEC 60947-2
    10 kA
  • Curent nominal la -15°C
    12,8 A
  • Curent nominal la -10°C
    12,5 A
  • Curent nominal la -5°C
    12,2 A
  • Curent nominal la 0 °C
    11,9 A
  • Curent nominal la 5°C
    11,6 A
  • Curent nominal la 10°C
    11,3 A
  • Curent nominal la 15°C
    11 A
  • Curent nominal la 20 °C
    10,7 A
  • Curent nominal la 25°C
    10,4 A
  • Curent nominal la 30°C
    10 A
  • Curent nominal la 35°C
    9,6 A
  • Curent nominal la 40 °C
    9,3 A
  • Curent nominal la 45 °C
    8,9 A
  • Curent nominal la 50 °C
    8,4 A
  • Curent nominal la 55°C
    8 A
  • Curent nominal la 60°C
    7,5 A
  • Curent nominal la 65°C
    7 A
  • Curent nominal la 70°C
    6,5 A
Principalele atribute electrice
  • Capacitate nominală de rupere Icn conform IEC 60898-1
    6 kA
Instalare, asamblare
  • Cuplu nominal de strângere a clemei superioare
    2,80 – 2,80 Nm
  • Cuplu nominal de strângere a clemei inferioare
    2,80 – 2,80 Nm
  • Cuplu nominal
    2,80 – 2,80 Nm
  • Tip terminal inferior pentru dispozitive modulare
    biconnect
  • Tip terminal superior pentru dispozitive modulare
    conexiune cu șurub
  • Opțiune de montare la 360°
    Da
Tensiune
  • Tensiune nominală de funcționare Ue
    230 – 400 V
  • Tipul tensiunii de alimentare
    AC
  • Tensiune de izolație Ui
    500 V
  • Intensitatea tensiunii de impuls Uimp
    4000 V
Frecvență
  • frecvență
    50 – 60 Hz
Capacitate
  • Număr de module
    4
Performanță
  • Pierdere totală de putere sub curentul nominal
    5,80 W
Condiții de funcționare
  • Temperatura de funcționare
    -25 – 70 °C
  • Înălțime maximă
    2000 de metri
Securitate
  • Clasa IP (protecție la pătrundere)
    IP20
Conexiune
  • Secțiune transversală de conectare a intrării și ieșirii cu șuruburi, cu conductor solid
    1 – 35 mm²
  • Secțiune transversală de conectare a intrării și ieșirii cu șuruburi, cu conductor flexibil
    1 – 25 mm²
  • Secțiune transversală de conectare a intrării cu șuruburi, cu conductor flexibil
    1 – 25 mm²
  • Secțiune transversală de conectare a intrării cu șuruburi, cu conductor solid
    1 – 35 mm²
Conectivitate
  • Tipul de conexiune
    conexiune cu șurub
  • Alinierea terminalului superior pentru dispozitive modulare
    Terminal aliniate
  • Alinierea terminalului inferior pentru dispozitive modulare
    Terminal aliniate
Dimensiuni
  • Înălțime
    83 mm
  • Lățime
    70 mm
  • adâncime
    70 mm
