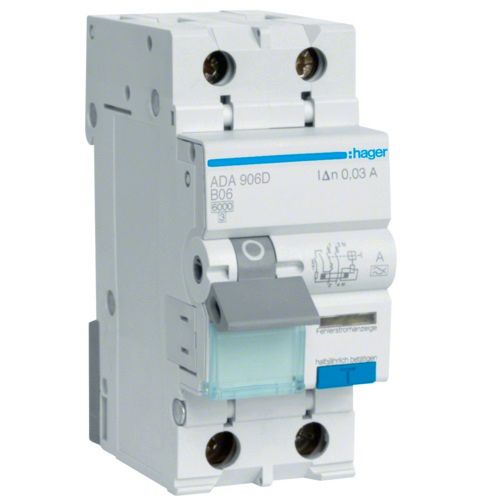

Hager RCBO- Disjunctor diferential 2P (1P+N), 6A, 30mA, curba B, 6kA, tip A, 2M
,

Hager RCBO- Disjunctor diferential 2P (1P+N), 6A, 30mA, curba B, 6kA, tip A, 2M

Cod produs: ADA906D EAN: 3250611010616

Hager
Compara

Disjunctor diferențial 2P (1P+N),  6A,  30mA, curbă B, 6kA, tip A, 2M

Descarca fisa tehnica

Vezi catalog

214.70 lei

Disjunctor RCBO (Residual Current Circuit Breaker with Overcurrent protection) asigură atât protecția diferențială cât și protecția la suprasarcină și scurtcircuit.

Număr poli: 2P (1P+N)
Curent nominal: 6A
Sensibilitate la curent rezidual: 30mA
Curbă declanșare: B
Capacitate de rupere: 6kA
Protecție împotriva curentului rezidual: tip A (sensibil la curent alternativ/pulsatoriu)
Număr module: 2M
Tensiune nominală: 240V AC
Frecvență: 50Hz
Durată de viață electrică/mecanică (număr cicluri/acționări): 2000/1000.
Standard: DIN EN 61009-1; DIN EN 61009-2-1; VDE 064 / 20 + 21
Unitate livrare/ambalare: 1/6bc
Garanție: 5 ani
Producător: Hager- Franța

Echipamente:
  • buton TEST
  • indicator curent rezidual
  • suport etichetă
Montaj:
  • șină DIN
  • terminal inferior/superior: conectare rapidă (Bi-Connect)/cu șurub
  • secțiunea transversală de conectare cu conductor flexibil/rigid (mm²): 16/25
Dimensiuni:
  • Înălțime: 93 mm
  • Lățime: 35 mm
  • Adâncime= 68 mm
Securitate:
  • Grad de protecție: IP20
  • Temperatură mediu operare: -25…40°C
  • Altitudine max. 2000m



SKU: ADA906D Categorii: , Etichete: , , , Brand:
Greutate 0.22 kg
Dimensiuni 6.8 × 3.5 × 9.3 cm
brand

Hager

Specificații tehnice

Arhitectură
  • Tipul polilor   1P+N
  • Caracteristicile declanșatorului   B
Curent electric
  • Curent nominal
    6 A
  • Curent rezidual nominal Idn
    30 mA
  • Curent nominal la -25°C
    7,20 A
  • Curent nominal la -20 °C
    7,10 A
  • Curent nominal la -15°C
    7 A
  • Curent nominal la -10°C
    6,90 A
  • Curent nominal la -5°C
    6,80 A
  • Curent nominal la 0 °C
    6,70 A
  • Curent nominal la 5°C
    6,60 A
  • Curent nominal la 10°C
    6,50 A
  • Curent nominal la 15°C
    6,40 A
  • Curent nominal la 20 °C
    6,20 A
  • Curent nominal la 25°C
    6,10 A
  • Curent nominal la 30°C
    6 A
  • Curent nominal la 35°C
    5,90 A
  • Curent nominal la 40 °C
    5,80 A
  • Curent nominal la 50 °C
    5,60 A
  • Curent nominal la 55°C
    5,50 A
  • Curent nominal la 60°C
    5,40 A
  • Factor de corecție pentru 2 întrerupătoare montate unul lângă altul
    1
  • Factor de corecție pentru 3 întrerupătoare montate unul lângă altul
    0,95
  • Factor de corecție pentru 4 și 5 întrerupătoare montate unul lângă altul
    0,90
  • Setarea declanșării termice în curent alternativ
    1,13 – 1,45 A
  • Factor de corecție pentru 6 întrerupătoare montate unul lângă altul
    0,85
  • Capacitate de rupere Icn la 230V AC conform IEC 60898-1
    6 kA
Securitate
  • Tipul curentului rezidual: A
  • Clasa de protecție la pătrundere (IP) IP20
Principalele atribute electrice
  • Capacitate nominală de rupere Icn conform IEC 60898-1
    6 kA
Comunicare
  • Tipul de conexiune Clemă cu șurub
Tensiune
  • Tensiune nominală de izolație Ui 500V
  • Tensiune nominală de impuls Uimp 4000V
  • Tensiune maximă de funcționare 240V
  • Tensiune nominală de comutare Ue (AC) 240 – 240V
  • Categorie de supratensiune 3
Putere
  • Pierderi totale de putere pentru curentul nominal  1,90 W
Frecvență
  • Frecvență 50 – 50 Hz
Termeni de utilizare
  • Altitudine maximă deasupra nivelului mării  2000 de metri
  • Clasa de limitare a energiei I²t  3
  • Intervalul de temperatură de funcționare -25 – 40 °C
  • Temperatura de depozitare/transport -25 – 70 °C
Reziliență
  • Rezistență electrică (număr de cicluri) 2000
  • Rezistență mecanică (număr de cicluri) 1000
Conexiune
  • Secțiune transversală de conectare pentru conductor flexibil
    1 – 16 mm²
  • Secțiune transversală de conectare pentru conductor rigid
    1 – 25 mm²
  • Secțiune transversală de conectare a intrării cu șuruburi, cu conductor flexibil
    1 – 16 mm²
  • Secțiune transversală de conectare a intrării cu șuruburi, cu conductor solid
    1 – 25 mm²
  • Secțiune transversală de conectare a ieșirii cu șuruburi, cu conductor flexibil
    1 – 16 mm²
  • Secțiune transversală de conectare a ieșirii cu șuruburi, cu conductor solid
    1 – 25 mm²
  • Secțiune transversală de conectare a intrării și ieșirii cu șuruburi, cu conductor flexibil
    1 – 16 mm²
  • Secțiune transversală de conectare a intrării și ieșirii cu șuruburi, cu conductor solid
    1 – 25 mm²
Instalare, asamblare
  • Cuplu nominal de strângere 2,10 – 2,10 Nm
  • Tipul de conexiune de top al echipamentelor modulare Clemă cu șurub
  • Tipul conexiunii inferioare a aparatului modular biconnect
Capacitate
  • Număr de module  2
Dimensiuni
  • Înălțime 93 mm
  • Lățime 35 mm
  • Adâncime 68 mm
Compatibilitate
  • Compatibil cu șine DIN Da
